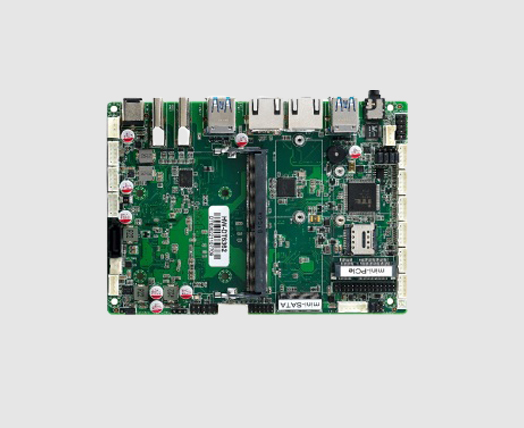

在工控電腦主板加工中，多層 PCB 板能有效提高電路集成度，但也帶來了層間絕緣與導電性平衡的難題。要解決這一問題，可從以下幾個關鍵方面入手。

　　首先是材料選擇。選用良好的絕緣材料至關重要。例如，聚酰亞胺（PI）材料具有良好的耐高溫、耐化學腐蝕性能以及優異的絕緣特性，是多層 PCB 板常用的絕緣材料。同時，在導體材料方面，高純度的銅箔是理想選擇，其導電性良好，能確保信號的有效傳輸。通過準確控制絕緣材料和導體材料的厚度、質量，為實現層間絕緣與導電性平衡奠定基礎。

　　其次，在工藝控制上需嚴格把關。壓合工藝是關鍵環節，在壓合過程中，要準確控制溫度、壓力和時間。溫度過高可能導致絕緣材料性能劣化，影響絕緣效果；壓力不足則可能使層間結合不緊密，影響導電性。通過多次試驗，確定良好的壓合參數，一般來說，溫度控制在 180 - 220 攝氏度，壓力在 3 - 5MPa，時間在 1 - 2 小時較為合適。此外，在鉆孔和鍍銅工藝中，要確保孔壁的鍍銅均勻，避免出現空洞或鍍銅不均的情況，影響導電性和層間連接強度。

　　再者，優化 PCB 板的設計也不容忽視。合理規劃線路布局，減少不同層之間的信號干擾。例如，將高速信號線路和低速信號線路分開布局，避免高速信號對低速信號產生串?dāng)_。同時，增加接地層和電源層，利用接地層屏蔽干擾信號，提高層間絕緣性能；電源層則為電路提供穩定的電源，保障導電性。此外，在設計時，準確計算線路寬度和間距，確保在滿足導電性要求的同時，保持足夠的絕緣距離。

　　蕞后，加強質量檢測。采用前沿的檢測設備，如自動光學檢測（AOI）、X 射線檢測等，對多層 PCB 板的層間絕緣和導電性進行全 面檢測。AOI 可檢測線路的短路、斷路等問題，X 射線檢測則能深入檢測層間的連接情況和絕緣性能，及時發現并解決潛在問題。
